产品介绍

一:天鸿牌整体浇筑滤板产品简介

整体浇注滤板是我公司在多年的实践中研究的一种新型的滤池装置,优于传统的分体式滤板,避免了传统分体混凝土滤板的施工麻烦,安装不平整,滤板缝隙密封不严实,造成漏水漏气,反洗压力大造成滤板翻板的现像。整体滤板为一次性浇注成型滤板,由于施工精度高,需有专业的技术和施工人员操作,满足新老用户需求我公司现已具备水处理技术指导、清池、装填、焊接、组装、各种过滤器、快滤池、慢滤池、V型滤池、D型滤池、无阀滤池、虹吸滤池、BAF生物滤池等一系列技术安装服务。为客户解决采购商品后的一系列后续工作。

二.天鸿牌整体浇筑滤板的优点

①经济性好,体现在投资费用和运营费用有**性价比。真正整体设计,无需考虑金属构件的防腐问题;

②技术性能好,体现在工艺先进性,操作方便性,设备可靠性。提高反冲均匀性,优化反冲效率;

③施工可行性好,体现在施工工期短,施工土建难度,模块化设计,适应任何类型滤池。

三:天鸿牌整体浇筑滤板作用

滤板是水处理工艺中关键装置,在滤池中起到承载滤料层过滤和反冲洗配水(气)的双重作用。滤板质量的优劣(特别是滤板的平整度和精度)直接关系到水厂、污水厂的滤后水质、水量及运行的长期效益。传统的滤池配水系统过滤和反冲洗时阻力大,配水不均匀、死水区多、滤料易板结、积泥,同时由于局部冲洗强度造成承托层松动,出现漏砂等不良后果。

四:天鸿牌整体浇筑滤板的工作原理

(1)整体浇筑滤板在水处理工艺中,过滤是保证水质的最重要措施,而反冲洗是使滤池得以恢复过滤能力的最关键环节,其配水系统则是核心部位。尤其是气水反冲工艺,对配水布气系统有更严格的要求。其配水布气的均匀程度不仅直接影响滤池的反冲效果,同时影响运行效率和运行费用。而气水反冲工艺中,配水布气均匀的关键是滤头的平整度。其核心是控制滤杆中进气孔和滤缝水平度。而小块滤板,因无法直接控制滤杆进气孔水平度,只能强调滤板的平整度。因此《滤池气水反冲设计规范》中规定小块滤板单板控制水平<±2mm,整池水平度<±5mm。而实际上,平板式浇筑小块滤板保证平整度难度较大,立模式浇筑小块滤板存在着滤板自身结构强度不均匀的弊病。

(2)整体浇筑滤板和可调节滤头是气水反冲滤池配水布气系统的进步。突破了传统滤头将滤杆和滤帽连成一体,只能依靠小块滤板的水平度来间接控制滤头水平度的落后手段,而是将滤帽和滤杆设计为分体式,滤杆可以上下移动,调整高度,因而可以直接精确调节滤杆上的进气孔在同一水平面上。


五:天鸿牌整体式滤板常规设计参数


1、工艺选用
各种滤池工艺,包括气水反冲和单水反冲。各种池型包括新式气水反冲V型滤池和翻板滤池,以及污水处理工艺中的生物曝气滤池和老式虹吸滤池。各种新建滤池和各种老滤池改造。
2、规格尺寸
滤板厚度150mm。可以安装36个滤头,42个滤头,48个滤头,49个滤头56个滤头按滤,滤帽分为砂滤和BAF滤池两种**滤头,滤梁间距1000mm,全池开孔比为2.0%。
3、池型布置与滤梁、滤板设计
⑴滤梁
应按冲洗水布水流向布置。滤梁宽度一般为150mm,滤梁中心距A型为1200mm,采用B型模板则滤梁中心距为1000mm,滤梁高度气水反冲形式宜为900mm,单水反冲形式通常不应小于400mm。
新建、扩建滤池必须按模板尺寸模数确定长、宽尺寸。改建滤池根据滤池平面尺寸和模板尺寸模数布置滤梁,滤梁宽度可为120-160mm,以尽量减少模板切割。由于模板统一,因此对于新设计滤池而言,可以按模板尺寸模数确定长、宽尺寸。长度宜为模板长与支撑梁(通常控制宽度为150mm)的倍数,滤池与滤梁平行的池壁上须设边梁以支撑模板,宽度一般为75mm,与滤梁垂直的池壁上亦应设边梁以防止混凝土浇筑时漏浆,宽度一般不应小于40mm,边梁结构为素混凝土。
⑵ 钢筋:
主筋为1级φ12螺纹钢,箍筋为φ8圆钢。
滤梁需预埋钢筋(φ12螺纹钢),顶面上预留300mm长与滤板主筋焊接连接。滤池底板滤梁部位主筋需预留300mm长与滤梁竖向主筋焊接连接。旧池改造需凿出底板主筋与滤梁竖向主筋焊接。
混凝土强度一般为C25级。

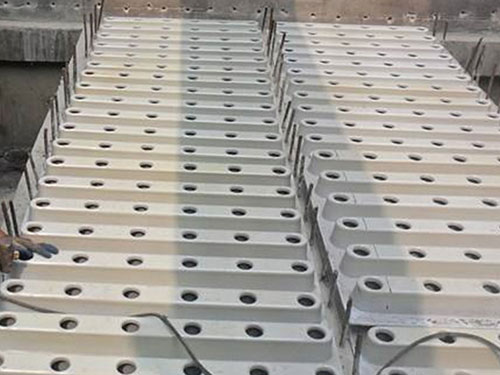

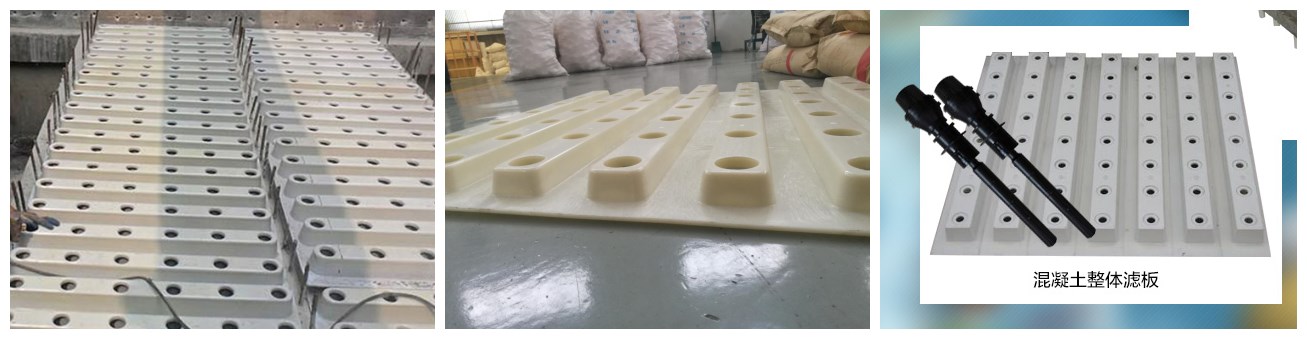

产品详细图片

天鸿公司供货方案

我天鸿公司生产经营多年,产品所在地公路交通方便,拥有一定数量可靠、负责的运输合作单位,对产品发运可采用水路、公路或铁路运输,能保证在规定的时间内准时到货!

企业优势:

1. 天鸿自2009年起专注生产水处理塑料填料系列。
2. 天鸿常与世界五百强中石化企业和其他大型企业友好合作,并取得良好信誉。
3. 天鸿有ISO质量认证、部分产品涉水卫生许可证,更有北京公司认证的质量管理体系证书、环境管理体系证书。
4. 天鸿可定制特殊规格产品还可根据企业需要定制产品精美包装。
5. 天鸿合作的企业一百多家至今无一例投诉,客户都说天鸿产品交货及时、产品稳定,使用寿命长。

售后服务:

关于货源:我们发出的每一批产品都是生产基地发出的,绝无假冒。
关于质量:们发出的每一批产品都是经过多环节检测,请放心使用
关于售后:我们郑重承诺,您接收的每一批产品如有质量问题,我们负责马上调换,不需要您花一分钱。
关于服务:在使用环节如果出现任何问题,请来电,我们30分钟响应,专业团队2小时 给出解决方案,必要时24小时内派专业技术人员现场处理,直到问题得到圆满解决
关于售前:无论您是否是我们的客户,只要一瓶水样,我们都会免费给您提供水处理方案。如果沟通不畅,您需要到场考察,请您提前预约,我们会专人专车接送,相信到美丽的巩义会是一次愉快的旅行,天鸿净水欢迎您!

关于价格:我们承诺我们比市场价格始终低10%,让顾客真正享受到物美价廉!

技术参数

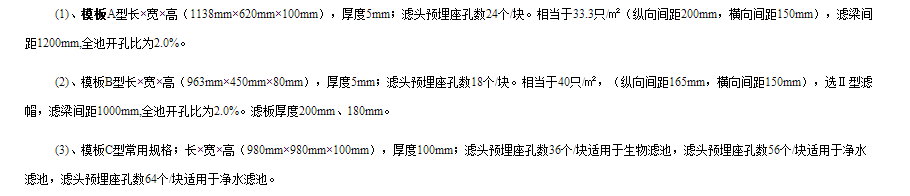

天鸿牌整体式滤板的常用规格:
